Як захищають електричні з'єднання, коли ізоляційної стрічки недостатньо?

Надійність електричних мереж і тривалість експлуатації кабельних ліній безпосередньо залежать від якості ізоляції контактних груп. Стандартна полівінілхлоридна стрічка не завжди здатна забезпечити необхідний рівень герметичності, особливо в умовах підвищеної вологості, перепадів температур або механічних навантажень. Для створення довговічного бар'єра застосовується термоусадка, яка під дією високої температури щільно обтискає провідник, повторюючи його рельєф. Щоб підібрати сертифіковані ізоляційні матеріали з термоклейовим шаром або без нього, варто відвідати https://www.acko.ua/e-store/xml_catalog/termousadzhuvalni_trubki_serii_pro/, де представлені професійні серії трубок для електромонтажу будь-якої складності.

Сучасні електричні мережі вимагають застосування матеріалів, стійких до агресивного середовища, ультрафіолету та теплового старіння.

Чому класична ізоляційна стрічка програє термоусадочним трубкам?

Класична ПВХ-стрічка має обмежений термін служби через поступову деградацію клейового шару. Під дією нагріву жил клей розм'якшується, що призводить до сповзання витків, розгерметизації вузла та підвищення ризику короткого замикання.

Ключові недоліки використання стрічки у відповідальних вузлах:

• Низька герметизація. Відсутність суцільного монолітного шару дозволяє волозі та капілярній воді проникати до мідних чи алюмінієвих жил, викликаючи їх окислення.
• Втрата еластичності при низьких температурах. На морозі ПВХ-ізоляція стає крихкою і тріскається при найменших вигинах кабелю.
• Складність монтажу у важкодоступних місцях. Рівномірно намотати стрічку на розгалужені жили або всередині компактних розподільчих коробок технічно складно.

Коли потрібні надійні ізоляційні трубки, перевагу віддають поліолефіновим матеріалам із поперечно зшитою структурою. Використання спеціального термополімеру гарантує рівномірне діелектричне покриття без повітряних прошарків.

Як працює термоусадка і як правильно вибрати її діаметр?

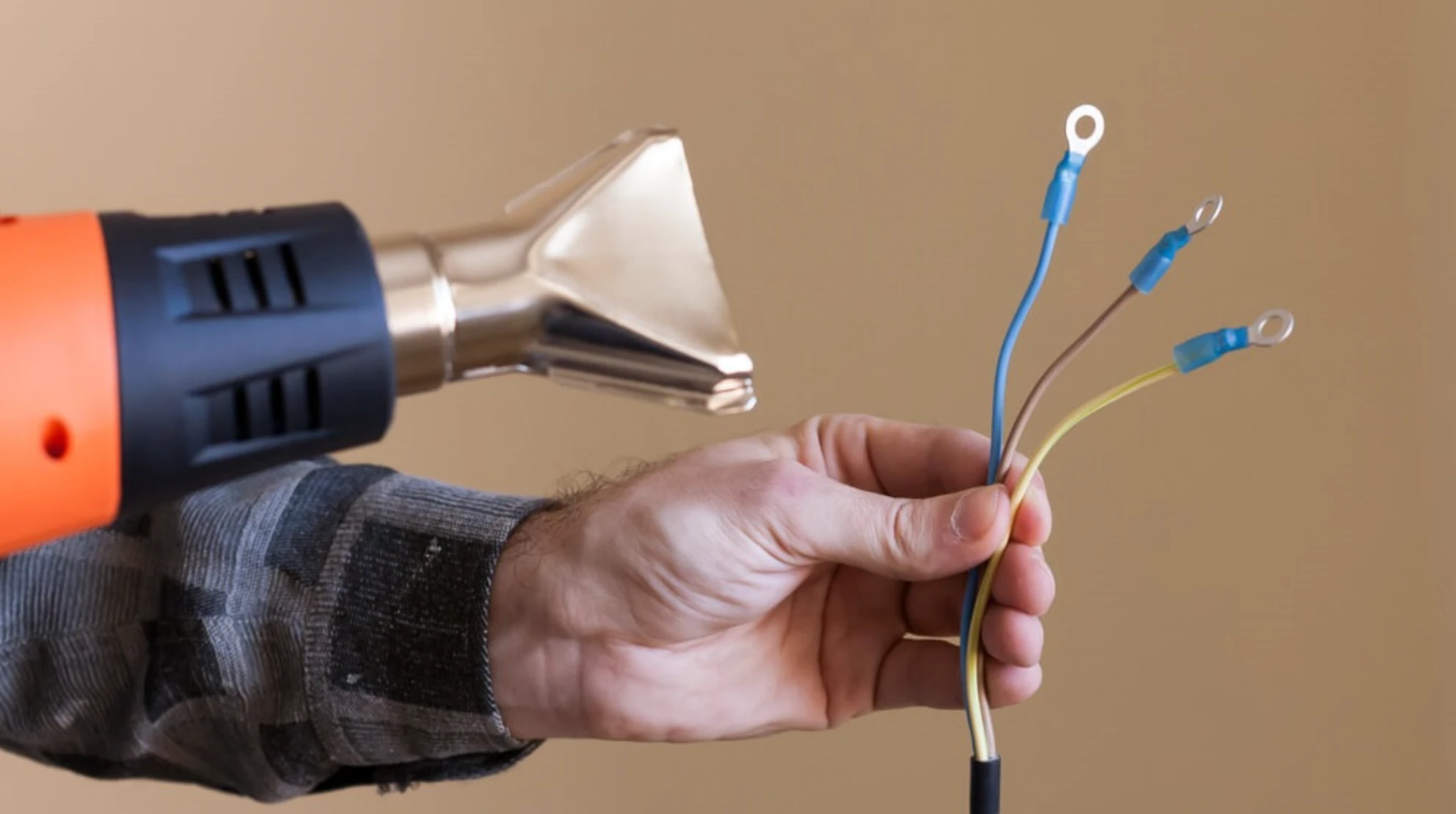

В основі роботи термоусаджувальних матеріалів лежить ефект форми пам'яті полімеру. При нагріванні будівельним феном або газовим пальником до температури 90–120 °C діаметр виробу зменшується у 2–4 рази, створюючи щільну муфту навколо кабелю.

Щоб правильно підібрати та купити якісну термоусадку, необхідно враховувати коефіцієнт усадки (2:1, 3:1 або 4:1) і внутрішній діаметр до та після нагріву.

Для точного підбору розміру спочатку вимірюють зовнішній діаметр з'єднувальної гільзи, пайки або кабельної жили разом із первинною ізоляцією. Внутрішній діаметр обраної трубки до нагрівання повинен перевершувати максимальну товщину вузла на 10–20%, щоб забезпечити вільне надягання. При цьому підсумковий діаметр матеріалу після повної усадки має бути на 15–20% меншим за мінімальну товщину ізольованого провідника, що гарантує максимальну щільність обтискання та герметичність з'єднання.

Для захисту контактів у вологому середовищі (підземні лінії, автоелектрика, вуличне освітлення) використовують клейові термоусаджувальні трубки. Розплавлений внутрішній шар клею повністю заповнює мікрощілини, створюючи бар'єр, який призначений для ізоляції та герметизації проводів та кабелів за будь-яких умов експлуатації.

Як забезпечити механічний захист і герметизацію кабельних вузлів?

У разі укладання кабельних ліній у ґрунт, залізобетонні конструкції або зони з підвищеною вібрацією одного шару стандартного ізоляційного матеріалу недостатньо. Механічний захист вимагає застосування додаткових захисних оболонок та спеціальної арматури. Для підсилення міцності з'єднань застосовують такі рішення, як:

• Двостінні клейові муфти. Поєднання товстостінного поліолефіну та внутрішнього термоклею створює жорсткий каркас, який витримує розтягуючі та згинаючі зусилля.
• Захисні гофровані труби або металорукав. Зовнішній багет чи рукав запобігає стиранню ізоляції під час протягування кабелю та захищає провідники від гризунів і випадкових ударів.
• Депферні силіконові або ґумові ущільнювачі. Вони гасять вібраційні коливання в місцях вводу кабелів в електрощитове обладнання, запобігаючи перетиранню зовнішнього шару.
• Захисні касети та захисні термоусаджувальні кожухи. Використовуються для створення подвійної ізоляції в місцях розгалуження або зрощування силових ліній високого навантаження.

Якщо монтажні роботи проводяться в екстремальних умовах, ефективним рішенням стає трубка термоусаджувальна професійна із підвищеною товщиною стінки. Вона зберігає гнучкість і міцність при температурах від -55 °C до +125 °C.

Чому важливе маркування проводів і як його виконати?

Плутанина під час монтажу або обслуговування розподільчих щитів призводить до аварійних ситуацій і виходу з ладу дороговартісного обладнання. Кольорове позначення ліній є базовою вимогою Правил улаштування електроустановок (ПУЕ).

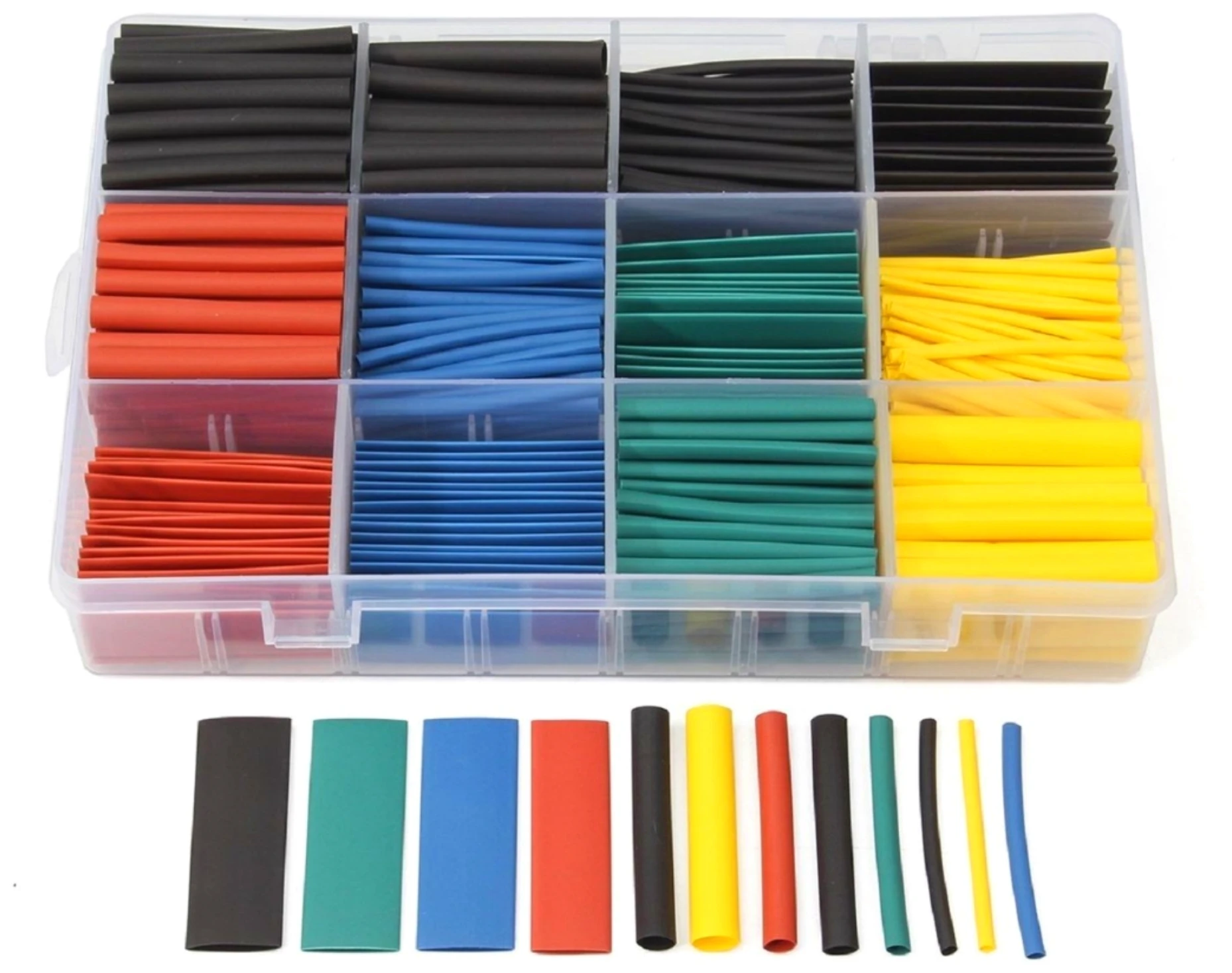

Для ідентифікації фазних, нульових та захисних провідників використовують кольорові ізоляційні трубки або спеціальні маркувальні кембрики:

1. Жовто-зелені. Застосовуються виключно для позначення захисного заземлення (PE).
2. Сині або блакитні. Позначають робочий нульовий провідник (N).
3. Чорні, коричневі, червоні, сірі. Використовуються для маркування фазних жил (L1, L2, L3).

Використання кольорової термоусадки дозволяє одночасно відновити діелектричний шар і нанести чітке маркування на кінці провідників. Це прискорює пусконалагоджувальні роботи та спрощує подальшу діагностику мережі.

Надійний електричний контакт вимагає суворого дотримання технології на всіх етапах монтажу. Використання якісних гільз, опресування професійним інструментом і грамотно підібраний захисний шар гарантують стабільну роботу мережі. Правильний вибір матеріалу, від звичайної маркувальної стрічки до товстостінних клейових муфт, ;залежить від умов довкілля. Для побутової проводки в сухих приміщеннях достатньо стандартних трубчастих ізоляторів, проте підземні, вуличні та промислові лінії вимагають застосування професійних герметизуючих систем.
